UL低压系统为配电和电机控制领域提供先进的解决方案

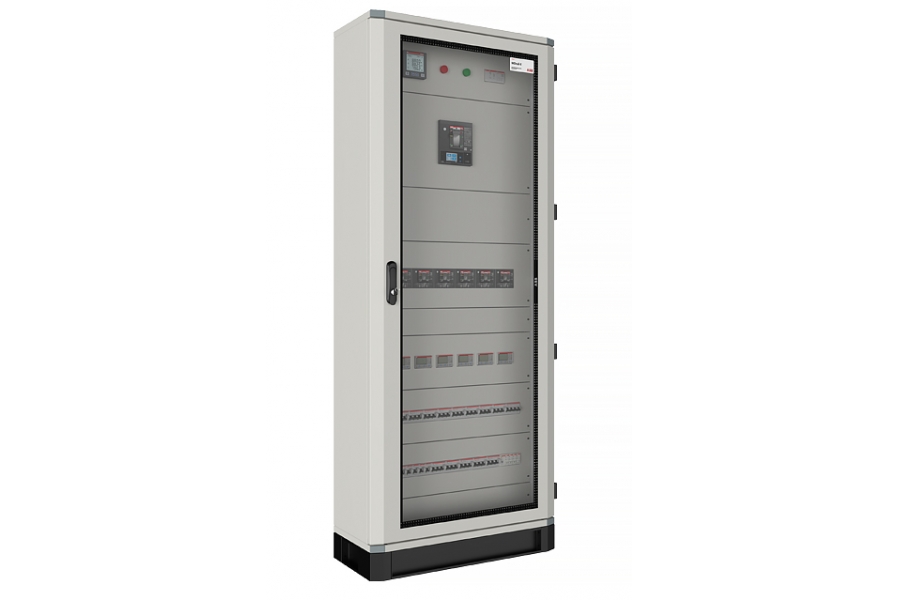

为流程工业、电力和基础设施行业客户提供集电力和自动化为一体的 MNS 开关柜
由德国威图工厂生产，是采用热塑材料联合注塑技术制造的控制箱，外表层坚硬，内夹层蓬松，具有与聚酯材料一样的物理特性，可有效确保整个箱体异常坚固。此外，与混有玻璃纤维的
聚酯材料控制箱不同，它不含玻璃纤维，因此不必担心因随时间推移玻璃纤维外露而对控制箱的操作和安全造成危险。 多功能控制箱的防护等级高达 IP66（安装元器件后开门为 IP30）。
而且对化学物质和气候条件具有很高的耐受性，即使在恶劣的工作条件下也能确保很好的产品性能。在配电和混合应用场合，多功能控制箱可安装 Systempro M 系列模数化装置和 Tmax
塑壳断路器以及控制和信号装置，从而组成真正集成化的自动化系统。
适用于船舶、太阳能、水处理、轨道交通、冶金、石油化工、通讯及传统机械等各个行业。可以为客户不同需求进行定制。
通过参数设置支持不同的电机起动控制模式，并通过接触器辅助触点的状态反馈，对接触器运行状态进行检测。电动机的控制权限包括本地控制及远程控制。
Maximum frame size
rating* by module size (fuseless)
|
400/415V, 65kA, IE3
|
XS size
|
S
size
|
M size
|
L size
|
XL size
|
|
Feeder 3 pole
|
63 A
|
250 A
|
400 A
|
630 A
|
-
|
|
Feeder 4 pole
|
63 A
|
160 A
|
380 A
|
400 A
|
630 A
|
|
|
|
|
|
|
|
|
DOL
(EOL)
|
22
kW
|
55 kW
|
160
kW
|
-
|
250
kW
|
|
HDOL
(EOL)
|
22
kW
|
55 kW
|
160
kW
|
-
|
-
|
|
REV (EOL)
|
7.5 kW
|
30
kW
|
75 kW
|
160 kW
|
-
|
|
|
|
|
|
|
|
|
DOL
(M10x)
|
22
kW
|
55 kW
|
160
kW
|
-
|
250
kW
|
|
HDOL
(M10x)
|
22
kW
|
55 kW
|
160
kW
|
-
|
-
|
|
REV (M10x)
|
7.5 kW
|
30
kW
|
75 kW
|
160 kW
|
-
|
|
|
|
|
|
|
|
|
DOL
(UMC)
|
22
kW
|
55 kW
|
160
kW
|
-
|
250
kW
|
|
HDOL
(UMC)
|
22
kW
|
55 kW
|
160
kW
|
-
|
-
|
|
REV (UMC)
|
7.5 kW
|
30 kW
|
75 kW
|
160 kW
|
-
|
各种必要的电动机起动控制方式已集成在装置中。用户可以在M10x的电机控制界面直接选取需要的起动控制方式。
带控制按钮盒是指可以不通过M10x，直接通过控制按钮控制接触器合分。
正反转-直接起动（带限位开关）带限位开关的正反转-直接起动方式是指需要通过位置开关停机的正反转直接起动方式，比如阀门、阻尼器、致动器控制等。
馈电单元控制方式是M10x支持的一种特殊的起动模式，用于带电操机构的MCCB馈电回路的控制与检测。
M10x提供完善的电机保护。完善的电机保护是对电动机运行过程中的各种运行状况的详细信息进行采集跟踪，通过对故障报警、保护动作（保护脱扣）以及动作延时时间的设定来实现及
时准确的保护，保证生产的安全。同时通过通信可以对电动机运行状况的详细信息在上位机上进行实时检测，为过程分析和管理优化提供
基础。在设备可能产生重大故障前，越限报警可
及时提醒管理人员进行处理，避免不必要停机对正常生产造成影响，尽量保证设备运行的有效性。
当电动机运行参数达到预置的报警值时，保护装置会进行报警和报告。超过预置的脱扣值时，定时器将被激活，电机将进入脱扣倒计时状态。倒计时的时间段是根据脱口延迟参数而设置，
只要故障存在，倒计时会一直持续下去。超过整定延时时间后，电机最终将停机。如果在倒计时结束前排除故障，定时器将复位并关闭，电机不会停机。倘出现上述情况，会产生事件记录
信息。此外，脱扣时间和复位时间等操作数据可通过现场总线进行收集和汇报。
|
保护功能
|
描述
|
M101
|
M102
|
|
起动时间过长保护
|
保护电机在起动过程中出现堵转。
|
§
|
§
|
|
热过载保护
|
热过载保护是通过对电动机运行中的热容量的跟踪计算来保护电动机免于过热 。
|
§
|
§
|
|
防爆电机EEx e的热过载保护
|
EEx e保护考虑了电机堵转电流与标称电流之比及相应环境等级允许的最高电机温度。
|
§
|
§
|
|
起动次数限制保护
|
限制电动机在一定的时间间隔内的起动次数。
|
§
|
§
|
|
断相保护
|
根据最小线电流和最大线电流的比值判断是否起动断相保护功能。
|
§
|
§
|
|
相不平衡保护
|
导体接触不良，电机故障或接线松动等都会导致相不平衡。可以根据设定参数判断最小线电流和最大线电流的差值。IEEE标准不支持反相保护。
|
§
|
§
|
|
堵转保护
|
根据最大线电流测量值和电机额定电流的比值判断是否起动堵转保护。该功能仅在过了电机起动时间后生效。
|
§
|
§
|
|
欠压保护
|
该功能在低电压状态下保护电机（电压跌落或掉电）。
|
|
§
|
|
自动重启
|
分为标准型和增强型。
|
|
§
|
|
轻载保护
|
根据最大线电流和额定电流的比值判断 。
|
§
|
§
|
|
空载保护
|
与轻载保护类似，但是其设定的告警值、脱扣值和故障信息不同。
|
§
|
§
|
|
接地故障保护
|
通过外加零序电流互感器，可调整的故障电流脱扣值和延时时间，来实现电机的接地故障保护。
|
§
|
§
|
|
电机热保护（PTC）
|
通过对预埋于电机绕组中的PTC热敏电阻阻值的检测来实现保护。
|
|
§
|
|
电机热保护（使用PTC继电器）
|
通过外加PTC继电器对预埋于电机绕组中的PTC热敏电阻阻值的检测来实现。
|
§
|
§
|
|
电机热保护（使用RTD继电器）
|
通过外加RTD继电器对预埋于电机绕组中的PT100阻值的检测 来实现保护。
|
§
|
§
|
|
相序保护
|
电机起动之前，相序保护是基于电压检测，当电机起动后，相序保护是基于电流检测。
|
§
|
§
|
、
